發表於 2012-3-17 01:00:06 |顯示全部樓層 | 字體大小
本文章最後由 JMPY 於 2013-3-12 00:54 編輯

[分享]K-5謎樣曲線設定

本系列相關貼文 :
 [分享]CCD對CMOS成像比較(K100Ds, K-x, K-5)
 [分享][分享]CCD對CMOS成像比較(二) 以K-x,K-5,PDCU仿K100Ds風格出片
 [分享]K-5謎樣曲線設定


 K-5的曲線有一個雙向影調,3個雙向對比,說明書語焉不詳有看沒有懂,一整個是五里霧
中的謎樣曲線集合.

 如此,摳摳花下去卻又無法安心拍照,不搾出K-5最高效益及畫質心有不甘,結果就殘殘
潦下去,來個實驗看看這些曲線各是何方豪傑..且看下文.


K-5謎樣曲線設定, 內容:
 1. 前言
 2. JPG檔與顯示螢幕
 3. 測試方式
 4. 測試結果
  4.1 影調
  4.2 對比度 高亮調整
  4.3 對比度 陰影調整
 5. 我的設定
 6. 結語
 7. 附錄
  7.1 K-5 20,000 Lux 滿檔曝光


1. 前言
 我對相機的用法是機身直接JPG出圖,不用RAW上電腦,但面對K-5優異的畫質,讓我想動手
去除長久以來,P家在自然曲線預設值下,有時低亮度區會有濛濛的感覺. 調對比,或影調都
可以去除這現象,但此時的曲線並非我所喜的.
 K-5可調選項有 :
  1 影調
  2 對比度 高亮調整
  3 對比度 陰影調整
  4 對比度
除了<4>可在dpreview參照(按我K-x對比曲線, K-7)外,其餘附之闕如.

小試了K-5謎樣曲線組合,還是不得要領,只得找了個灰階卡對<1>至<3>項做實驗,看有何
玄機.

文中若有錯誤之處,望請不吝賜教指正,以免謬文誤人, 感謝在先!


2. JPG檔與顯示螢幕
 對這部份不熟悉的,建議直接跳至 <4. 測試結果>.

 首先複習顯示系統,針對亮度而言:
 - 歷史悠久的電視系統,留下一個電腦螢幕也奉行的曲線,稱為伽馬曲線(Gamma Curve),
  約是:
   輸出 = 輸入 的 伽馬 次方.

    輸出,輸入 : 皆屬于 [0 到 1] 的範圍.
    伽馬 : 等于2.2 (另有其他值,但不在本文範圍,僅以此為例)

 - JPG編碼則是作反伽馬曲線,此時伽馬等于0.45 (即 1除2.2),再等比例分佈成 [0 到 255]
  範圍.

如此,線性的自然光,從電視或電腦螢幕顯示時,仍為線性.
簡圖如下,
#01
[分享]K-5謎樣曲線設定


3. 測試方式
 了解JPG的奇怪曲線由來後, 取一有伽馬2.2曲線灰階卡,拍照後度量各階數值,畫出輸入
(X軸),輸出(Y軸)曲線,理論上應是45度直線.
如下,
#02
[分享]K-5謎樣曲線設定

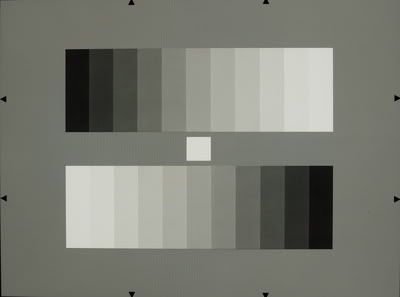

#03 本實驗的伽馬2.2曲線灰階卡, (按我 DNP原廠資料)
[分享]K-5謎樣曲線設定


4. 測試結果
 設定條件 -
機身K-5, 拍RAW, 白平衡:日光, 影像:自然, 清晰度:-1並選"精細",即有"F", 餘皆預設值"0"
(詳見EXIF), 依此RAW,調整相關測試項目的設定值後,由機身JPG出圖,再度量各灰階的值,製表.

圖表中 :
 - 橫軸表拍照時現場亮度.
 - 縱軸為JPG相片所表達的亮度.
 - 參考標準值為 現場亮度(輸入), 亦是 JPG相片亮度(輸出), 在本實驗中兩者應相等,
  即成斜的直線.

4.1 影調
 基本上,是改變伽馬曲線混合對比, 呈現不同的亮,暗對比比例.
其中"05 影調+0"為K-5設為自然時,使用全預設值的曲線.
#04 #05
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

實拍圖,
就看個人喜好.
#06 #07
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

#08
[分享]K-5謎樣曲線設定

#09 #10
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

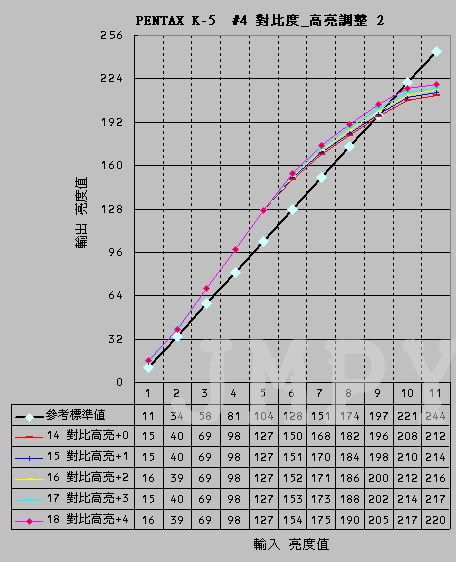

4.2 對比度 高亮調整
 改變中段(即是0到255的中間值127)以上的亮度.
#11 #12
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

實拍圖,
雲的層次變多,但因對比變低,左側大樓反光面,開始"亮不起來",
#13 #14
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

#15
[分享]K-5謎樣曲線設定

#16 #17
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

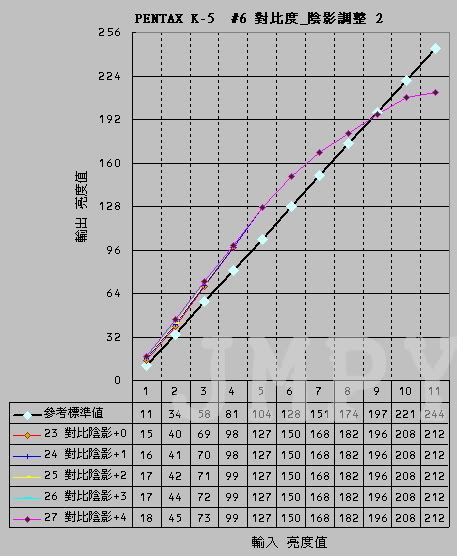

4.3 對比度 陰影調整
 改變中段(即是0到255的中間值127)以下的亮度.
#18 #19
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

實拍圖,
左邊樹蔭濛濛狀,改善中,但不影響中高亮度區的對比.
#20 #21
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定

#22
[分享]K-5謎樣曲線設定

#23 #24
[分享]K-5謎樣曲線設定_[分享]K-5謎樣曲線設定


5. 我的設定
 影像:自然, 對比度高亮調整:-1, 對比度陰影調整:-1, 清晰度:-1並選"精細",
餘皆預設值"0"; 高亮校正關.

如此,雲多些層次,濛濛有小小的好一些.
目前雖不完全滿意改善的濛濛狀,但可接受; 不然就要進到RAW~[分享]K-5謎樣曲線設定
#25 設定的曲線如下:
[分享]K-5謎樣曲線設定


6. 結語
 果然製作圖表報告比做實驗還累..但知道真像後現可以安心拍照,也藉此分享給有興趣的
板友,希望大家也能在這些設定的排列組合下找到自己喜歡的曲線!

謝謝收看.


[2012/03/23 增]
7. 附錄
7.1 K-5 20,000 Lux 滿檔曝光
 測試方式:
  1. 機身K-5, JPG出圖, 白平衡:日光, 影像:自然, 對比度高亮調整:-1, 對比度陰影調整:-1,
    清晰度:-1並選"精細",餘皆預設值"0"; 高亮校正關.
  2. 灰卡背面貼有兩層白紙減光,另有一單層白紙入鏡當最亮階,兩者皆陽光直射白紙.
  3. 階數#1為灰卡不透光處,值需為零; 應是反光問題.
  4. #2至#12為原各灰階. 對照灰卡周圍已知透光率區域的亮度,推測其亮度值.
  5. #13為單層白紙, 實測20,000 Lux.

- 階數#12與#13間,因無法有恰當的灰階,故為直線.

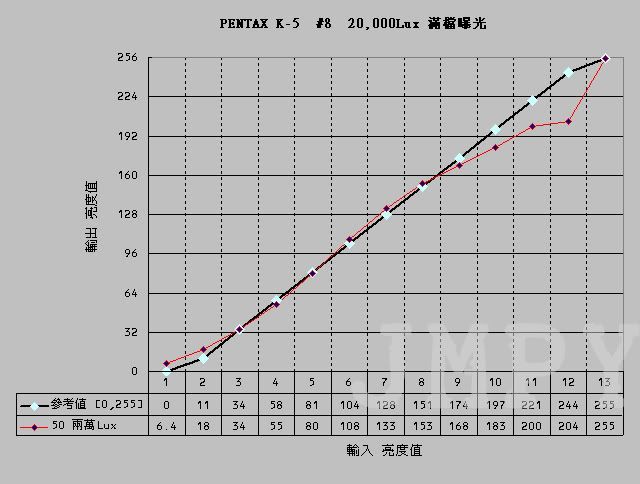

- 圖#26(表#8)中,從第#9階開始,斜線變緩,表可容納更多曝光階數.(話說底片高光部,原理也是如此)

K-5動態範圍果然名不虛傳,已有幾分底片風範.
#26
[分享]K-5謎樣曲線設定

#27
[分享]K-5謎樣曲線設定



[2013/02/26 修改]
1. 刪除 <4.1> 中 "K-x約是-1時的曲線."
