DIY智慧型手機紅外線遙控器 [複製連結]

中級會員

註冊時間
2006-11-2
主題
3
發表
91
精華
0
威望
49
積分
97
最後登入
2016-12-8
發表於 2013-2-3 23:57:25 |顯示全部樓層 | 字體大小
本文章最後由 cas99 於 2013-2-4 00:03 編輯

最近從pfc入手一台K5,覺得好開心。一天,桌上放著K5和我的moto智慧型手機,心想這二者能擦出什麼火花呢?
於是上google play市集輸入dslr找找看有什麼軟體,也上網查了一下相關資料。於是,自製紅外線遙控器就此誕生了。

參考網址:http://www.wegroo.com/photoirmote/diyirmitter/basic_irmitter/

軟體:DSLR REMOTE(免費)或PhotoIRmote(非免費)

硬體:紅外線二極體2個、3.5mm立體聲公插頭1個或RCA轉3.5mm轉接頭1個
#1
DIY智慧型手機紅外線遙控器

〔Step 1〕

將2個紅外線二極體正極與負極相接(二極體一長一短,長為正極,短為負極)
#2
DIY智慧型手機紅外線遙控器

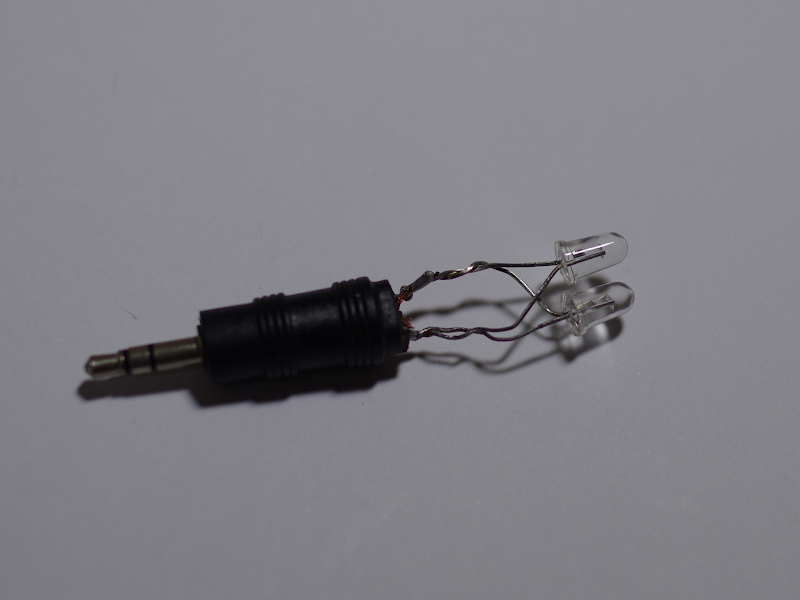

〔Step 2-1〕

將3.5mm立體聲公插頭線撥開,紅白線分別接上二極體的一邊,接地線可不用接。
#3
DIY智慧型手機紅外線遙控器

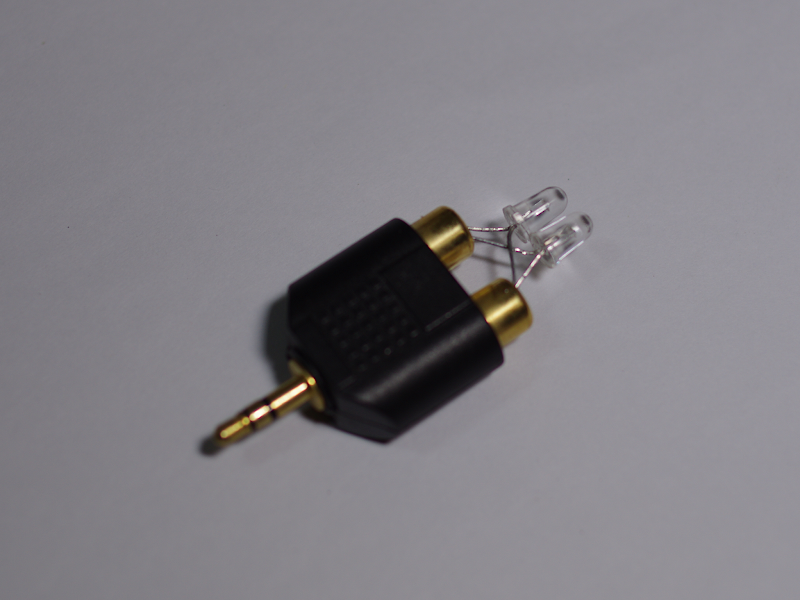

〔Step 2-2〕

將2個紅外線二極體正極與負極接好,直接插入RCA兩個孔內就完成了,最後再用熱熔膠固定一下。
#4
DIY智慧型手機紅外線遙控器

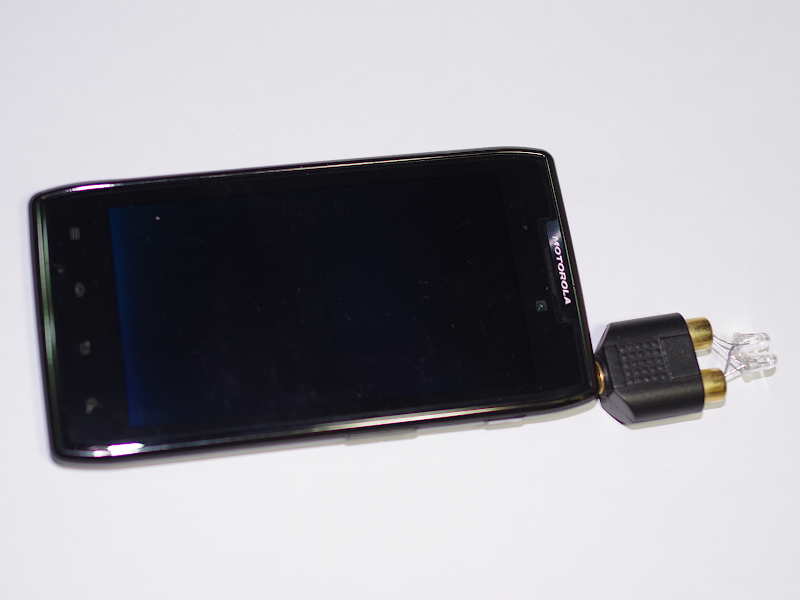

〔Step 3〕

將成品插入耳機孔,開啟軟體測試,大功告成。
#5
DIY智慧型手機紅外線遙控器

DSLR REMOTE的畫面
#6
DIY智慧型手機紅外線遙控器

PhotoIRmote的畫面
#7
DIY智慧型手機紅外線遙控器

軟體無法對焦,所以要先對好焦,再使用它來進行快門的釋放。
PhotoIRmote功能較多,可以設定自拍、B快門開啟的時間長度,連拍間隔時間及連拍的張數。
軟體中說明有效距離約為3公尺,但我實測只有1公尺多的有效距離,
網路上有提到,因為電壓和功率的因素,手機遙控的距離無法像電視遙控器那般。
