Pentax ME SUPER 反光鏡卡住,過片桿卡住,海綿更換

[複製連結]
dink150 主題  | 發表  |   傳送訊息     發表於 2022-1-23 11:34:34
本文章最後由 dink150 於 2022-4-19 00:37 編輯

        這個月初收了一台故障的Pentax ME SUPER,故障狀況是反光鏡卡住,過片桿卡住,快門無反應,缺電池室蓋,捲片室蓋,背帶環。上網研究了一下,上述故障狀況是ME和ME SUPER常發生,對岸及日本網路也有人PO出處理方法,於是網拍採買工具,找個良辰吉日開拆。


        首先基於電子科的本能,先用拾元硬幣轉開電池室蓋拆電池(斷電),卸下底蓋的三顆螺絲,再用焊槍移除綠藍紅三條線,把塑膠片移除,把線順直,待會才不會卡住。隔開PIN腳的黑色塑膠要收好。另一邊捲片釋放鈕的黑色塑膠也要收好,可以的話,先拍照再拆,他是卡在某個零件上。


過片桿蓋及固定螺帽皆是反牙,要順時針轉才能拆下,我是用橡皮擦壓著蓋子轉開,如果轉不開,千萬不要用尖嘴鉗或老虎鉗嘗試,不但打不開,蓋子還會傷痕累累。找個試鏡筆蓋(有相機的人大概都會有一隻),用酒精把蓋子和筆蓋頭清潔乾淨,把熱熔膠滴在過片桿蓋子上,熱熔膠還未冷卻硬化時,把筆蓋壓上蓋子,等個兩分鐘熱熔膠冷卻硬化,再順時針轉動筆蓋,蓋子就下來了!



ISO曝光調整及捲片桿拆卸,捲片桿要打開底片室蓋,用起子插入固定底片的桿子,捲片桿逆時針旋開,下面的固定螺帽也逆時針開,之後黑色轉盤即可向上抽取脫離。



卸下這六顆螺絲,請分類放好,長短粗細不同,即可移除軍艦部上蓋。




接著困難的部分來了,用電烙鐵移除圖片中黃色圈起來的的線,最好準備一個小鑷子夾線。

要小心計數器盤,是塑膠的,我不小心焊融三個數字。

放大看更清楚,這邊難度很高!


換到左邊,移除紅線和下方黃線,間隙中的紫色線


前方這條黃線也移除


接下來就簡單了,上方卸下這兩顆螺絲,固定處下方各有一個銅製墊片,要注意收好。


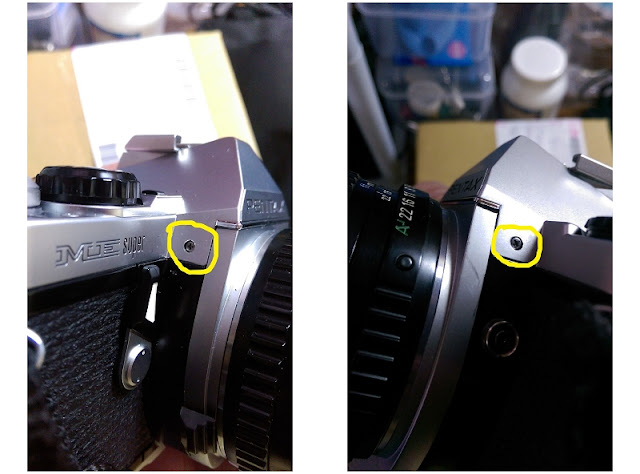

正面,左右兩邊的蒙皮撕開,各有兩顆螺絲卸下。當初拆的時候忘記拍照,現在已經黏好了。用ME正面照當示意圖。


然後從觀景窗的地方輕輕的往前推,兩個部件即可分離,要慢慢往上抽,因為下方還有綠藍紅三條線在底板。


分開的組件

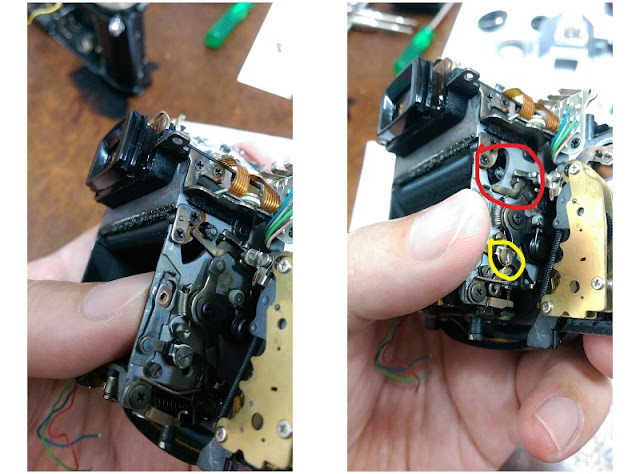

出問題的地方,黃色處的黑色減震橡膠老化碎裂變質產生黏性,導致紅色圈處的反光鏡無法放下。


拆開固定於反光鏡室的螺絲,接著鬆開黃色圈處的螺絲,稍微轉開時,反光鏡隨即歸位!

感動,亂搞還能成功!

觀景窗看出去不再是一片黑!是一堆黑點!


拆下零件,減震橡膠已裂化分解剩一小塊黏著,並產生黏性物質!

就是這黏性導致機件卡住


接著用棉花棒沾酒精,把這兩個位置清理乾淨,我沒找到減震橡膠的替代品,零件直接裝回,頂多是震動變大一點。或許等已上機的底片拍完,確定快門和曝光都正常,會再拆一次,找個合適大小的橡膠管裁切套上,到時再寫一篇記錄。


想說都拆到這地步了,對焦屏一堆黑點也一起清好了,拆下這顆螺絲,卸下顯示快門速度的燈號板。


再小心的移除位於五稜鏡上方的軟排線

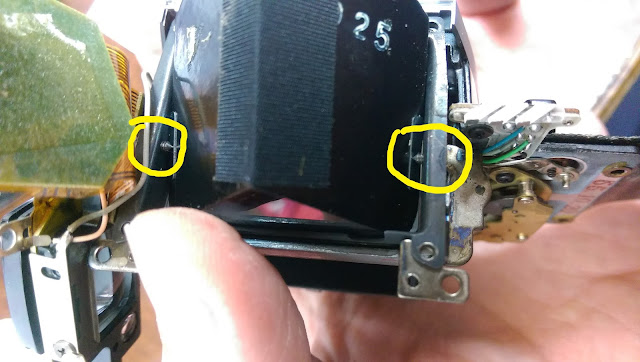

從左右兩邊轉開固定螺絲,請注意不要完全轉出,看不到螺絲頭即可。


五稜鏡取出清潔,對焦屏用吹球吹乾淨。

看到對焦屏了,用吹球吹乾淨。

是不是好很多!


觀景窗也順便拆下清潔,卸下這三顆螺絲。


因為不確定材質是否為塑膠,用棉花棒沾水清潔即可。

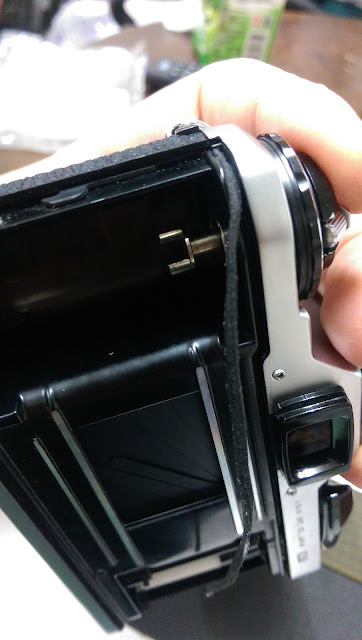

最後清除老化海綿,補上新海綿。


兩個組件裝回時,要注意電線是否有被卡住或壓到。左邊的圓柱要裝在右邊兩片鐵片中間

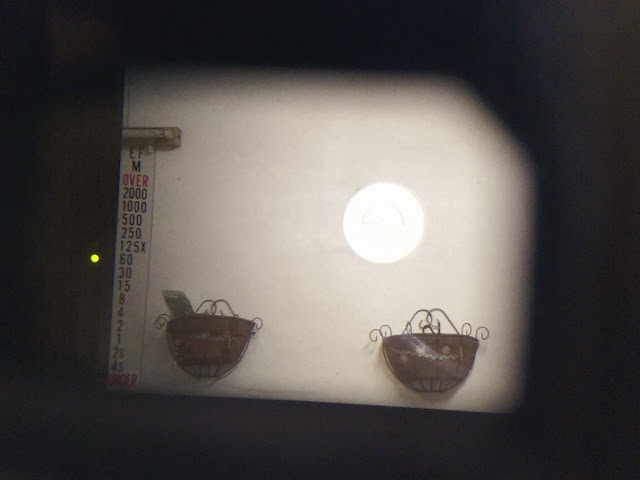

再將所有螺絲鎖好,電線焊好,底部及軍艦部裝回,裝上電池,半按快門測光,就是這個光!相同場景,同一顆鏡頭及光圈,ME和ME SUPER顯示一樣的快門速度。


但按下快門,似乎感覺怪怪的,按到底反光鏡上,不會放下,放開快門時,反光鏡才放下。果然事情不是像我想像的這麼簡單,試了幾次都一樣,我放棄了。就這樣放了一個禮拜,前天又把ME SUPER拿出來玩玩,無意識的撥動模式轉盤,從AUTO轉到M,又轉到125X,最後轉到B,突然機身有個小小震動和小小的"咖"一聲,我馬上把轉盤轉回AUTO,按下快門,反光鏡不會停住,似乎正常了!我猜是不是拆機後,需要將模式轉盤這樣轉一遍,將某些機件復位後,快門才會正常!?當下馬上網拍買了一台400元PENTAX ME的零件機,三天到貨後取電池室蓋,捲片室蓋,背帶環,計數器盤給ME SUPER用。再拆下軍艦部上蓋換完計數器盤後,又發生按到底反光鏡上,不會放下,放開快門時,反光鏡才放下!馬上把模式轉盤從AUTO轉至B,再轉回AUTO,按下快門反光鏡就正常了,所以有拆上蓋,就必須將模式轉盤這樣轉一遍

要驗證猜測就是將底片裝上,拍完一捲就知道答案啦!到底亂搞會不會成功呢?等這捲拍完就開獎揭曉,敬請期待。

最後附上兩兄弟合照


單純記錄亂拆過程,如有觀念及用詞錯誤,請惠予指教,謝謝。

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
111.04.18更新
修復的ME SUPER試拍的第一卷,漏光嚴重!



相機都自己拆了,換海綿這算一塊蛋糕,但網路上搜尋了好久,遍尋不著相關資訊,只好先硬著頭皮買2mm的來試,等第二卷的底片沖出來就知道是否成功。

網路上買了這片防漏光海綿來更換,尺寸是160mm*100mm*2mm,背面有雙面膠,售價是170元,比起其它賣場,便宜很多。這片應該夠我貼上好幾台。


ME SUPER和ME上下的溝槽大約是1mm寬,長度16公分內,反光鏡緩衝海綿我量大約是40mm*3.5mm,所以這片是夠用的。先把舊海綿清除,裁好海綿,準備黏貼。




紅圈處要留空隙




第二卷開獎了!拍出來的結果成功,不會漏光了!這樣ME SUPER也算修復成功。有圖有真相





下面這張是不小心上傳圖片附件,不知道怎麼刪除?請忽略,謝謝。

評分

9

檢視全部評分

angeliou 主題  | 發表  |   傳送訊息     發表於 2022-1-24 13:43:50
熱熔膠好方法,感謝分享超仔細的拆機過程。
Observer 主題  | 發表  |   傳送訊息     發表於 2022-1-25 09:35:55
用心整理修復老相機值得鼓勵⋯

有想法更有行動令人佩服⋯









susgenox 主題  | 發表  |   傳送訊息     發表於 2022-1-25 10:43:54
只有一個字形容!
強!
值得敬佩!!
dar119 主題  | 發表  |   傳送訊息     發表於 2022-1-30 00:48:39
好棒的分享!
Feifei 主題  | 發表  |   傳送訊息     發表於 2022-2-26 18:51:53
我好久以前也有一台PNTAX ME SUPER壞掉送修。對於有辦法自己動手拆機修理的人感到敬佩。
