那天和S841315交易鏡頭時聊了一下,他也是玩老相機的同好,上一代Pentax的輝煌歷史,恐怕是現在的我們,無法完全體會的,只有從老相機的身上,我們會感受到,那樣的工藝精品所帶給人的感動,但老相機的心臟-測光表的電力來源,隨著水銀電池和型號停產的改變,使得不少人空有相機,卻無法方便地使用,所以小弟提供一下自己DIY的方式,讓各位可以用現代買得到電池來替代。

電池問題,除了型式、造形的改變,最重要的是電壓的不同,雖然有人說差那零點幾福特是沒有影響的,但實際上在某些相機上是不行的(必須調ISO補嘗),而且心裡很不爽!!!

PX625 1.35V-有SPF的同好都知道,這東西難找,只買得到PX625A 1.5V的鹼性電池,小弟在參考了一些網站後,自己做了這東西:
所需工具、材料:合適的塑膠環、二極體1N4148、LR44電池、塑膠片、快乾膠、鑽子(小電鑽)、尖嘴鉗、電工膠(施敏打硬)等..
(圖多請耐心等一下)

老相機的PX625電池轉接器
愛機與轉接器
老相機的PX625電池轉接器
用便宜好找的LR44就可以了
老相機的PX625電池轉接器
二極體加上施敏打硬絕緣,使用很安全
老相機的PX625電池轉接器
二極體的接腳直接利用當接點,中間則用塑膠片隔開
老相機的PX625電池轉接器
各方位視圖一
老相機的PX625電池轉接器
各方位視圖二
老相機的PX625電池轉接器
各方位視圖三
老相機的PX625電池轉接器
各方位視圖四,可見向外的接腳
老相機的PX625電池轉接器
各方位視圖五,可見向內的接腳

以上的原理上:將LR44的正極接上二極體(有方向性),因二極體的順向電壓會有微小的降壓,便將原本1.5V降至1.35V左右。
實測如下:

老相機的PX625電池轉接器
原來的LR44電壓
老相機的PX625電池轉接器
轉接後的電壓

以上如果你覺得很煩麻,沒關係,還是有花多點小錢的解決辦法,如下:

老相機的PX625電池轉接器

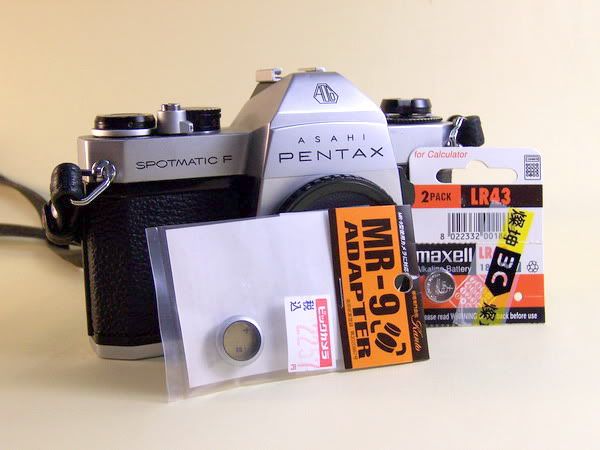

這是我去日本買的MR-9轉接器,用SR43或LR43電池,在台灣可找相機行代訂。

最後是為了拍這些小東西,我的小數相只好自製近攝鏡,大家看看笑一笑!

老相機的PX625電池轉接器
未接前數相最大放到這種大小,能看嗎!
老相機的PX625電池轉接器
套桶是原廠的,鏡片是夜市的放大鏡
老相機的PX625電池轉接器
膠帶橡皮筋固定大法
老相機的PX625電池轉接器
質感沒有,方便救急,出門在外的好伙伴!
老相機的PX625電池轉接器
接上後可以放大到此地步

希望以上對玩老相機的你有所幫助,雖然在此玩螺口的同好是小眾,所擁有也不是什麼星鏡名機,可是老東西能在你的手上發光,也是值得令人執著的好事情!
匿名  發表於 2005-8-6 22:59:10 | 字體大小
厲害~~
這下有圖可照著做了~真是感恩~em12
