話說我的慧根實在不足,實在看不懂前輩們的線路圖,所以k100D的快門線我是在宇X用400元買的,就是這款:
[DIY] MZ系列扁頭快門線


有了K100D的快門線,接下來我的MZ-7快門線也想要來個採購,結果宇X報800元一條,所以我就忍住沒有敗下去。
忍著忍著前幾天看到有人在版上回了大陸人的DIY方法,
http://xn--djry4l.cn/life/xuehui ... axmzkuaimenxian.htm
這個人解決了最大的困難之處:『接頭部份』,他是用CD-rom音源線來改裝,另外他也有講到插孔的排列順序,但是下面部份就講得很複雜,我都看不懂。
這時我想到一個問題,既然mz-7扁頭快門線和k100D圓頭快門線在線材都是由3根接腳來組成,那是否我只要把cd-rom音原線插得進去,接下來想辦法與k100D圓頭快門線串連就可使用呢??

答案是:可行的

接下來就看圖說故事:

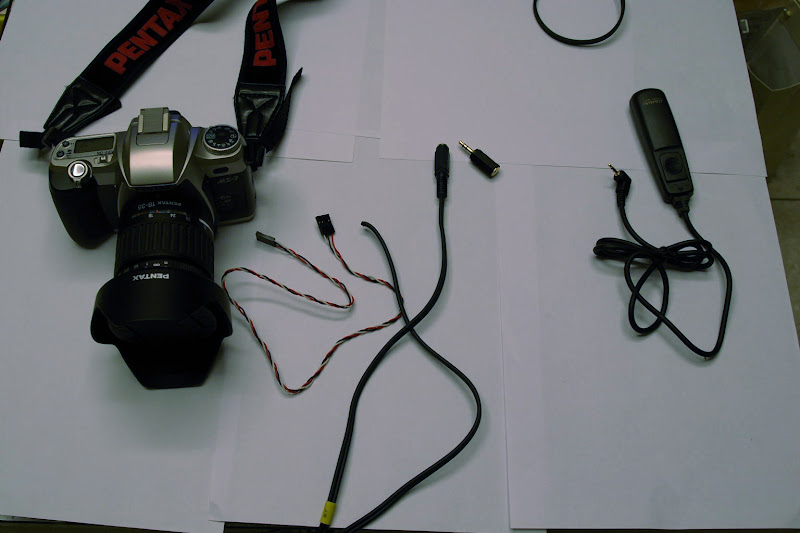

準備的材料:

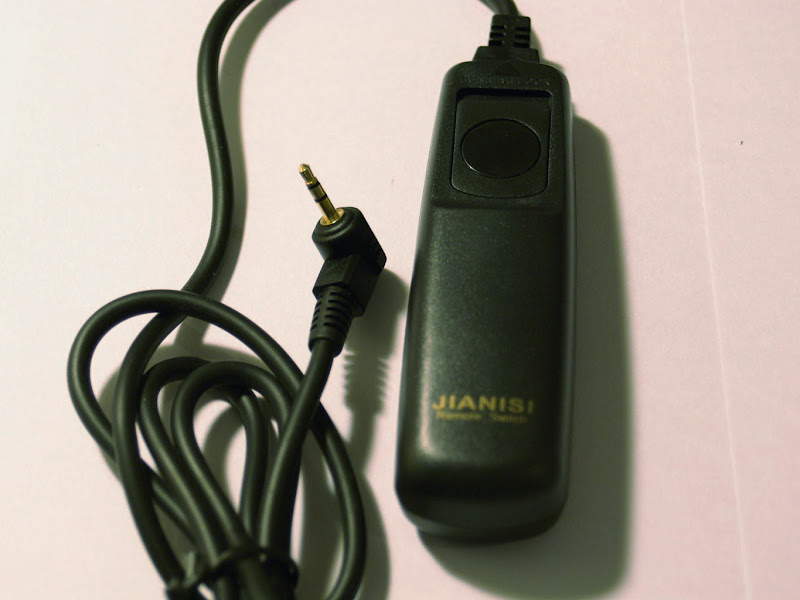

1. 100d 快門線1條 (沒有的話可以搜尋版內文章diy一條,或y拍買一條最便宜200多元)

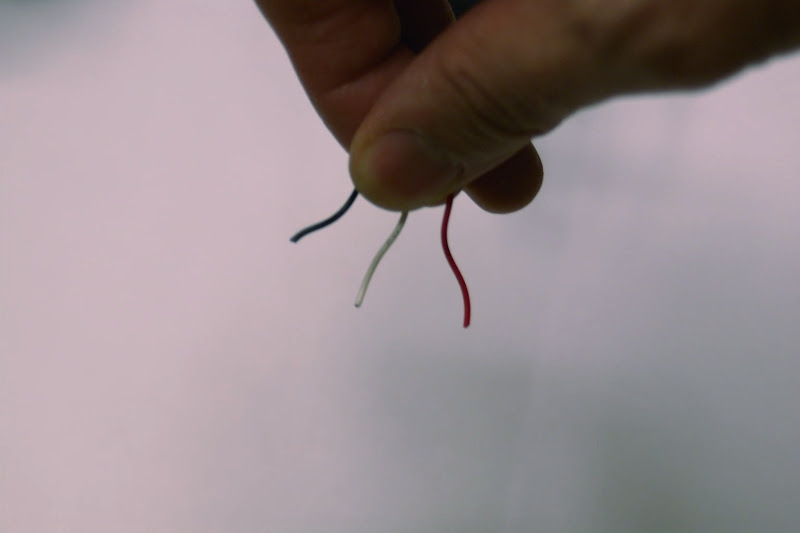

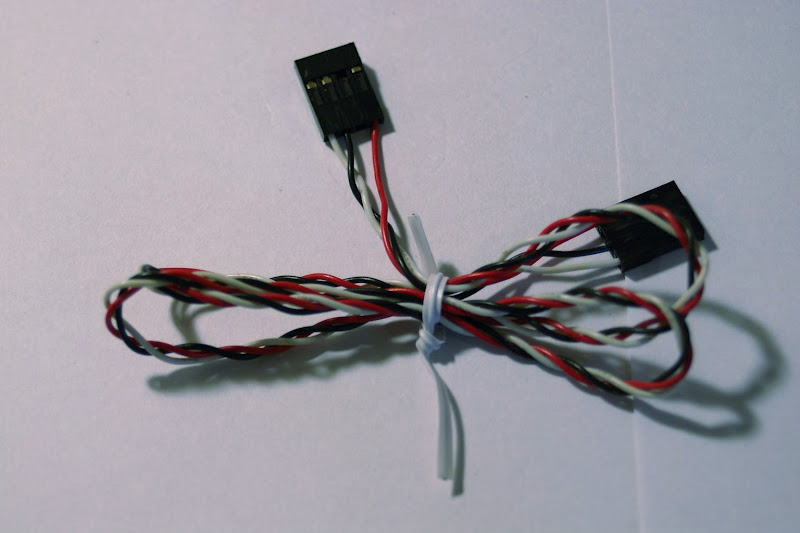

2. CD-rom 音原線一條 (看到裡面有白黑紅3條線嗎??)
[DIY] MZ系列扁頭快門線

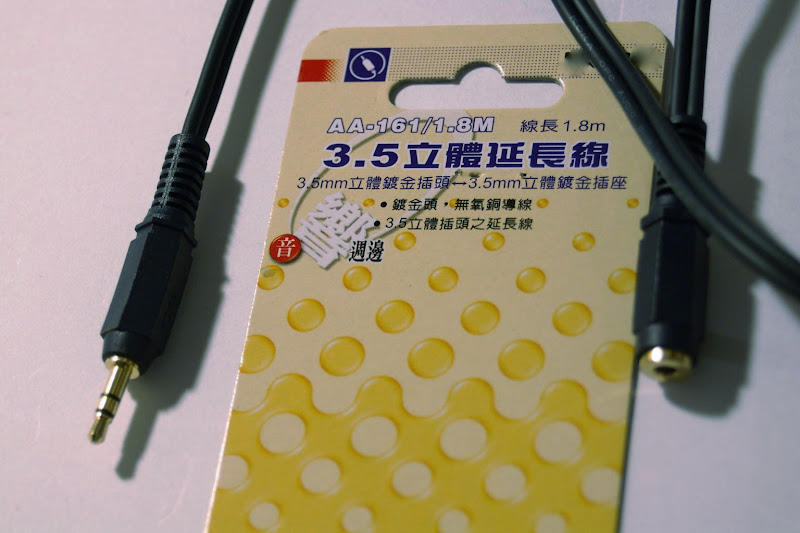

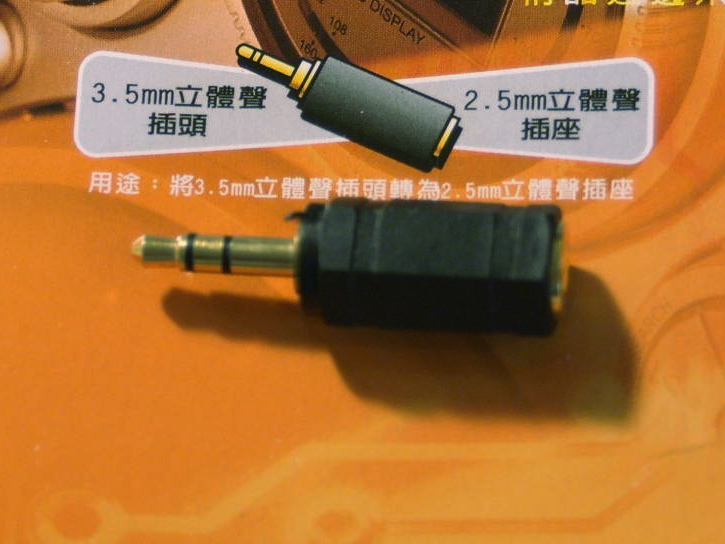

3. 2.5mm母 轉 3.5mm公 轉接頭
[DIY] MZ系列扁頭快門線
4. 3.5mm母轉 3.5mm公 延長線
[DIY] MZ系列扁頭快門線
5.剪刀一把
6.黏膠或錫焊槍或熱溶膠等等(拿來固定線材用)
『P.S.我找不到2.5mm母轉2.5mm公或3.5mm公的延長線,如果找得到那3.4.兩樣東西就可替代成一條了』

排線理想狀態:K100D快門線=>2.5mm母轉3.5mm公頭=>3.5mm母延長線=>CD-rom音原線=> MZ-7 快門插座
[DIY] MZ系列扁頭快門線

OK,大家已經了解了,那坐下來開始DIY吧!!

step

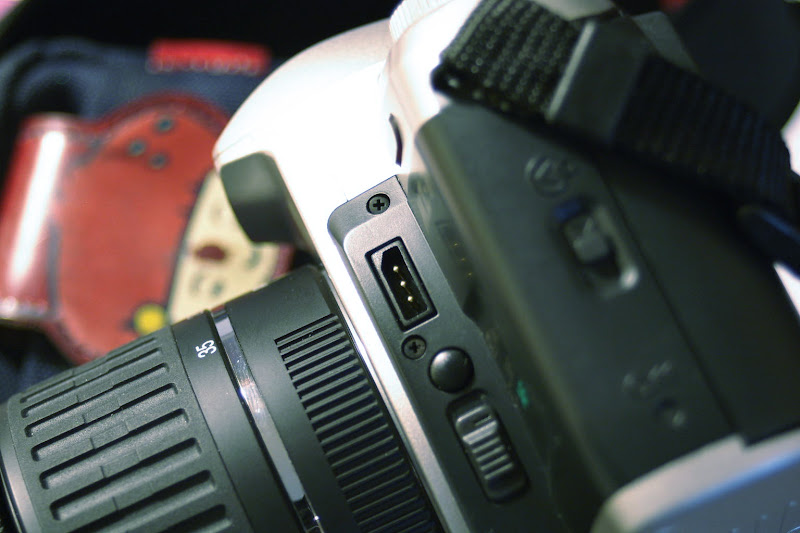

MZ-7 快門線孔上窄下寬,三個腳針,上碰中釋放快門,上碰下自動對焦。故最上腳針為ground線
[DIY] MZ系列扁頭快門線
CD-rom線,第三個洞是空的
[DIY] MZ系列扁頭快門線

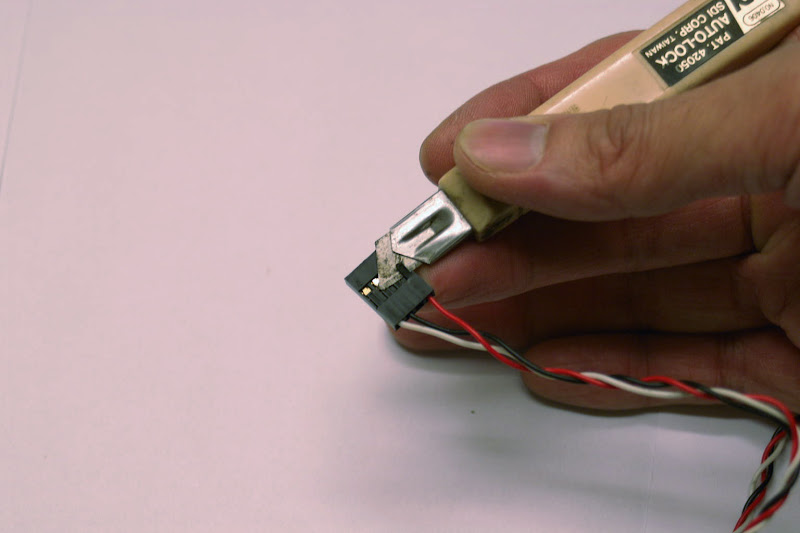

用刀片或剪刀把線頭固定 plastic撬起來。
[DIY] MZ系列扁頭快門線

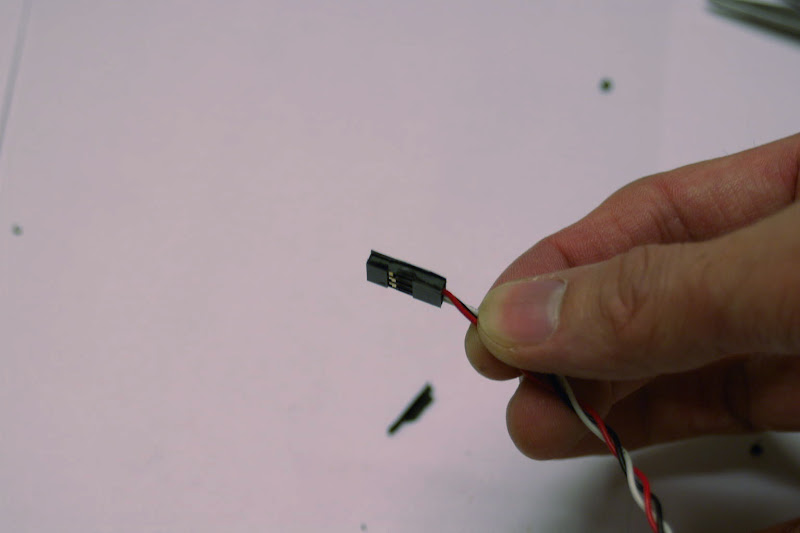

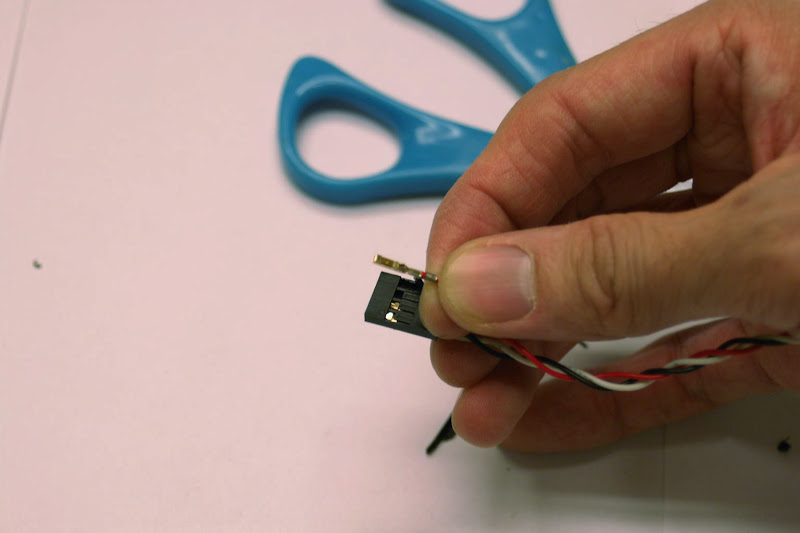

把紅線頭拔出來
[DIY] MZ系列扁頭快門線
插到原本第三空格內,並固定好。
[DIY] MZ系列扁頭快門線

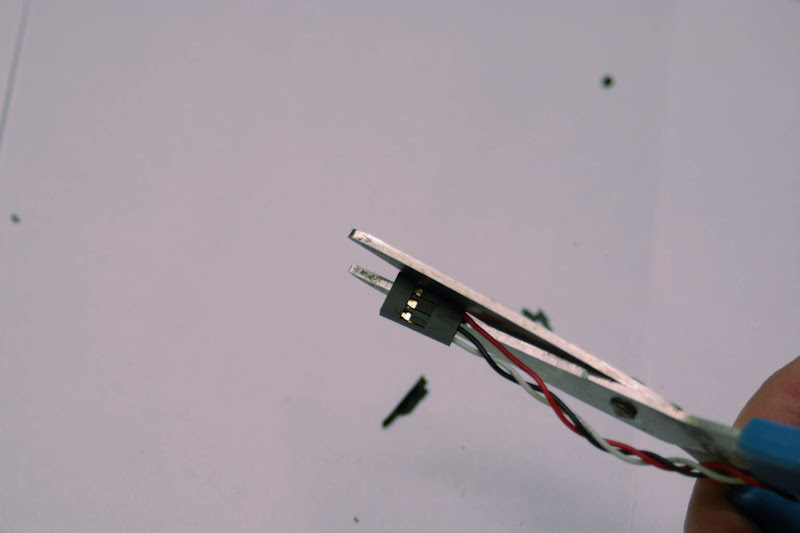

用剪刀把多餘的一格剪掉,並修剪整齊。(非常容易剪斷)
[DIY] MZ系列扁頭快門線

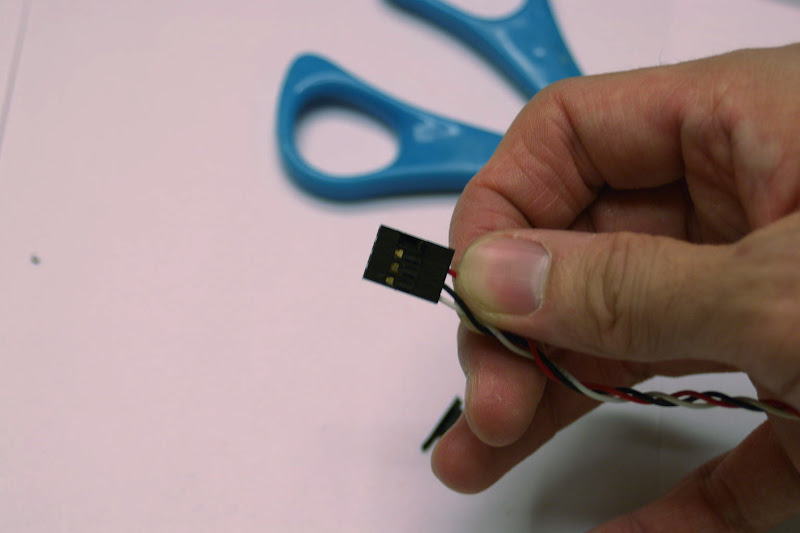

剪好就變成這樣。
[DIY] MZ系列扁頭快門線

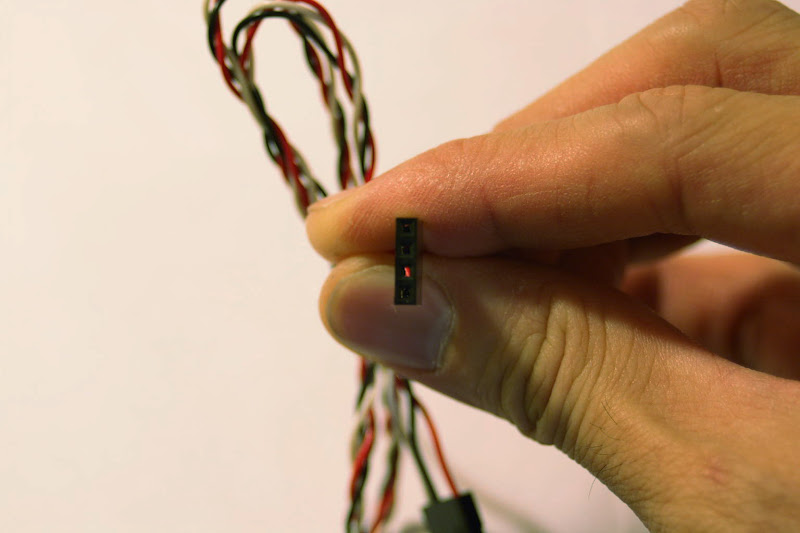

大小剛好可以塞進快門線插槽,因為插槽是上窄下寬,所以我把修剪端擺上,正常端擺下。所以我的排列為:上紅 中黑 下白
[DIY] MZ系列扁頭快門線

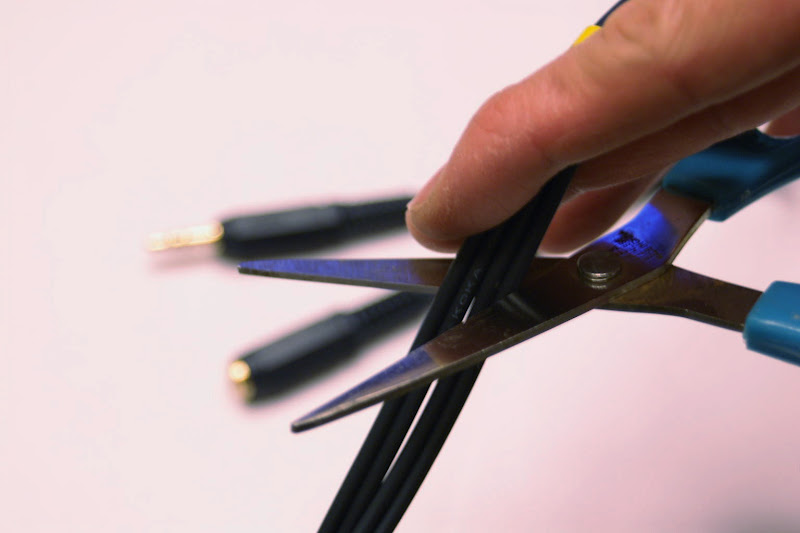

CD-rom 線的另一端剪開來。
[DIY] MZ系列扁頭快門線

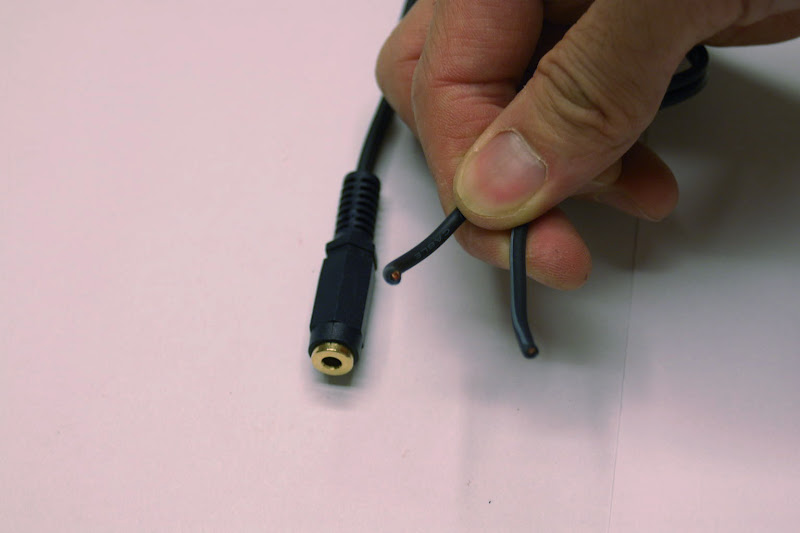

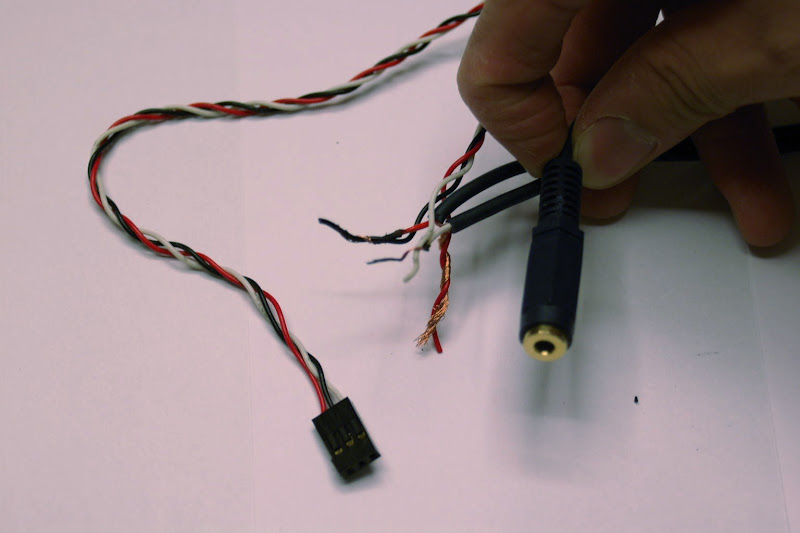

3.5mm母延長線也要剪開來
[DIY] MZ系列扁頭快門線
延長線有左右兩聲道。
[DIY] MZ系列扁頭快門線
用剪刀把皮剝開來。
[DIY] MZ系列扁頭快門線

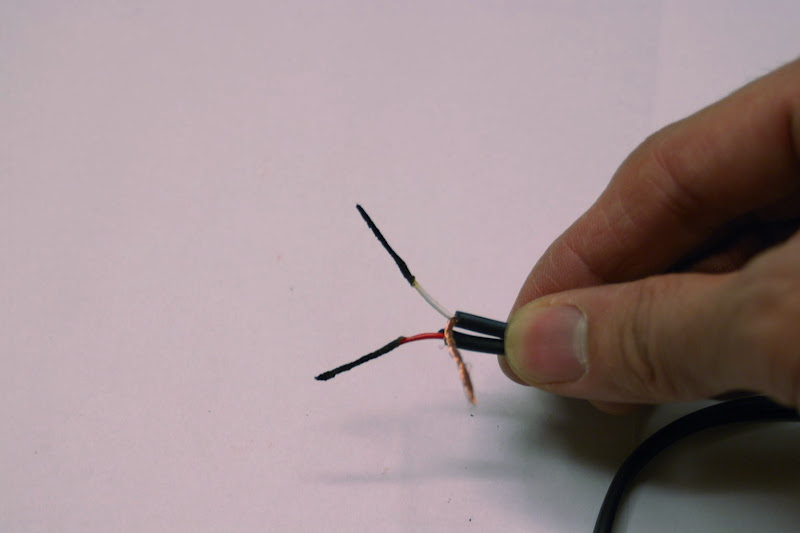

內有紅白兩聲道及ground線共3種
[DIY] MZ系列扁頭快門線
ground線綁在一起。
[DIY] MZ系列扁頭快門線

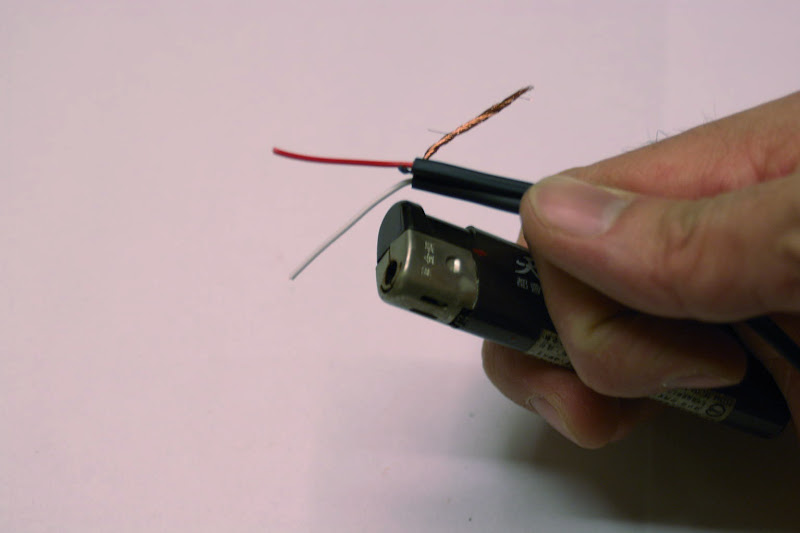

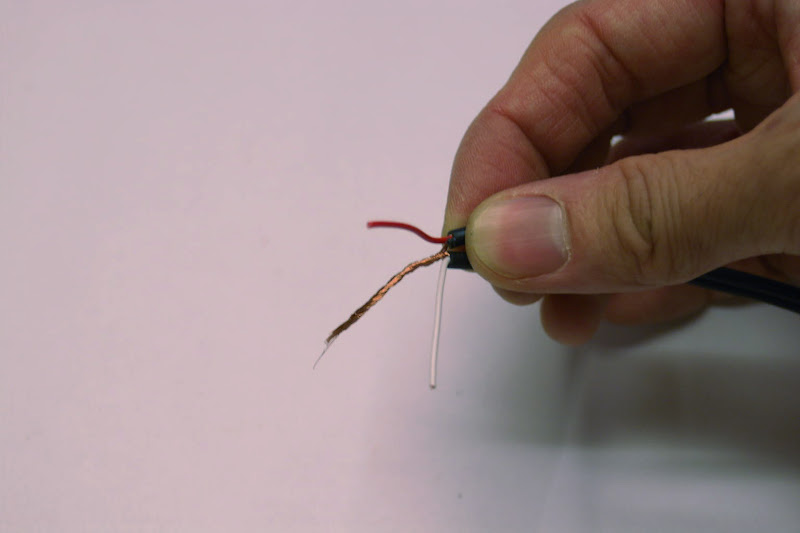

裡面紅白線很細,所以用打火機來烤比較好剝線。

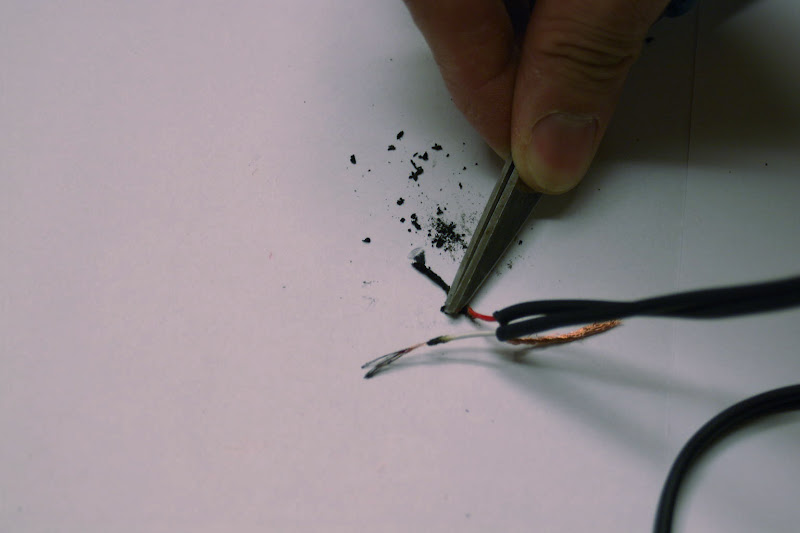

[DIY] MZ系列扁頭快門線
[DIY] MZ系列扁頭快門線

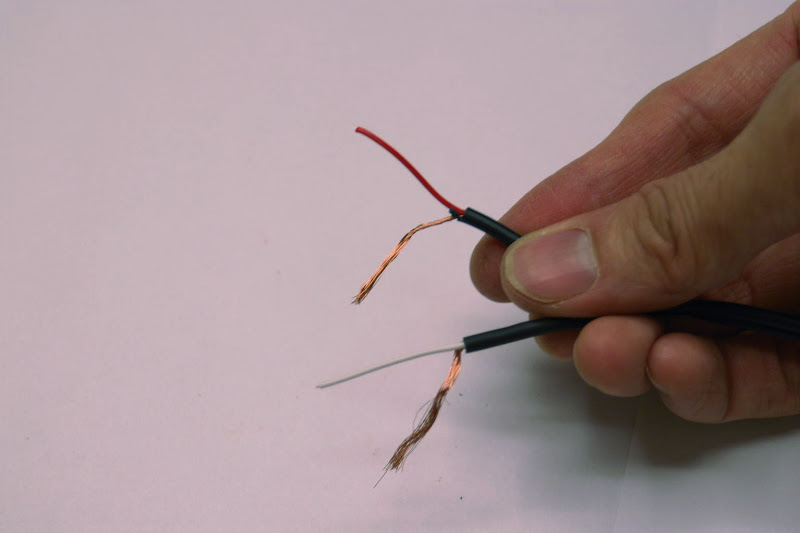

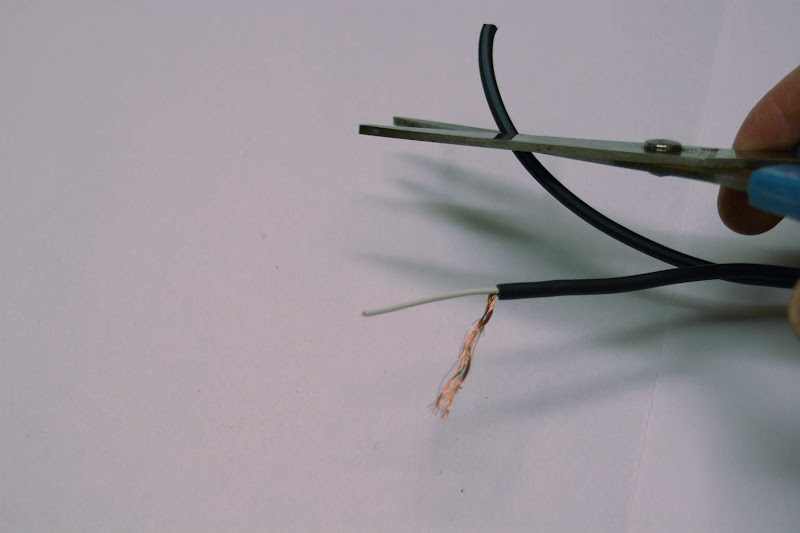

拿剪刀輕輕一撥銅線就露出來了。
[DIY] MZ系列扁頭快門線
接下來要連接CD-rom線和3.5mm母延長線
注意:CD-rom線最上端為grond線(我的是紅線)一定要連到延長線的ground線
剩下兩條您就自己接接看就知道那一條是對焦,那一條是快門,(我的是白接白,黑接紅)

[DIY] MZ系列扁頭快門線

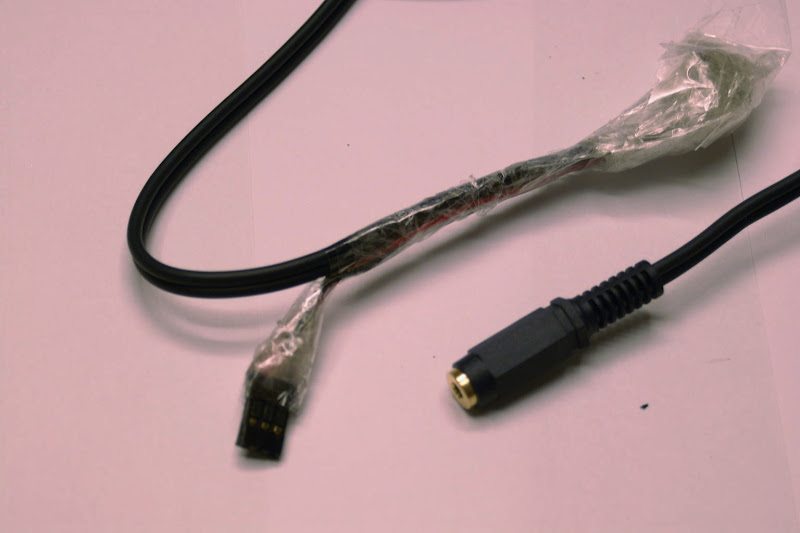

測試過確定有動作就可以包紮啦!(我包的真是醜到爆)
[DIY] MZ系列扁頭快門線

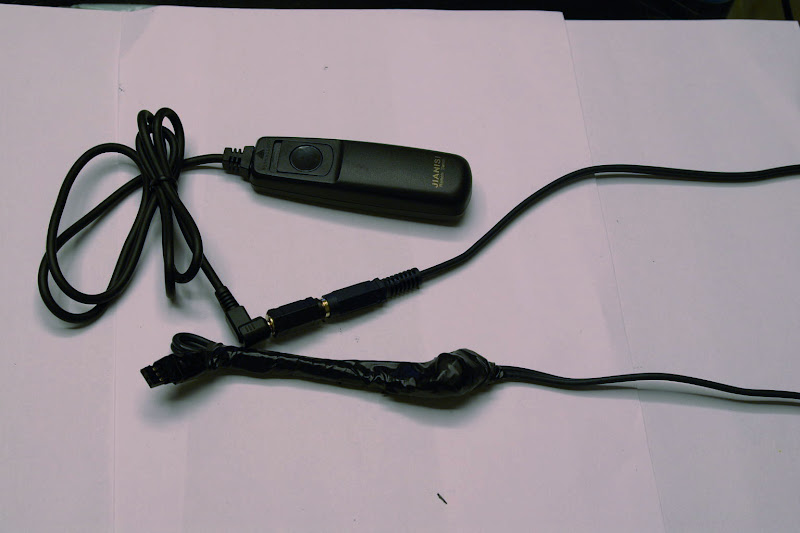

最後完成品。
[DIY] MZ系列扁頭快門線

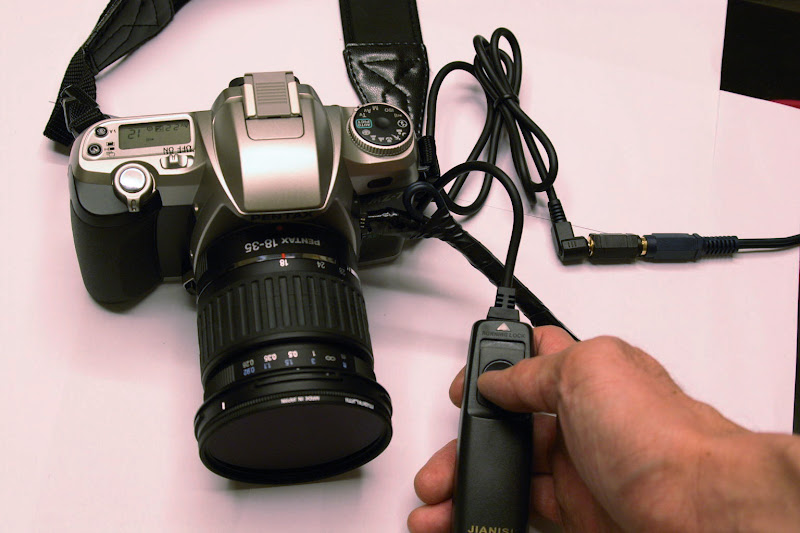

試機中:請看對焦環是在0.28端
[DIY] MZ系列扁頭快門線

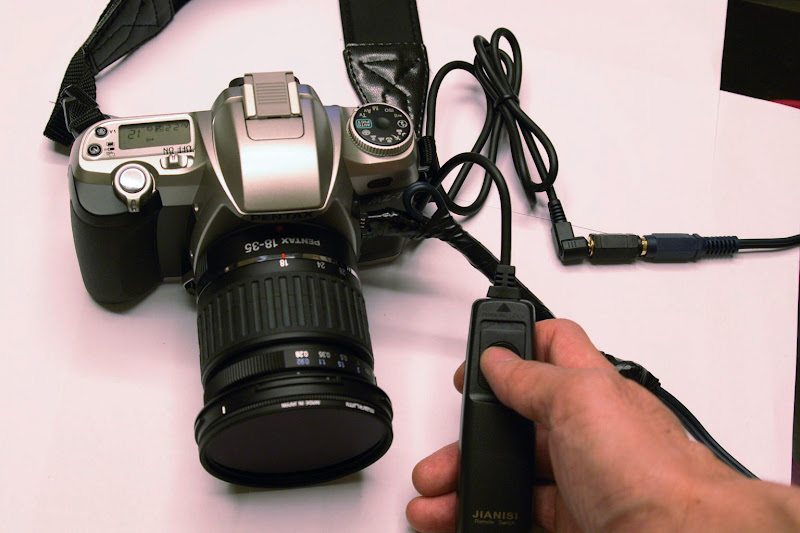

輕輕按鈕就自動對焦到0.5端去了。
[DIY] MZ系列扁頭快門線



後記:這一條MZ-7快門線,我是因為已經有一條圓頭快門線所以才會用這種方法來製造,相信版內高手們應該可以直接用CD-rom線,接電池盒或接小手電筒來做出個人專屬的快門線的啦。


謝謝各位有耐心看完。
