SF7電池盒 [複製連結]

送外賣的

註冊時間
2009-12-25
主題
51
發表
397
精華
0
威望
478
積分
499
最後登入
2013-10-19
發表於 2010-3-6 01:19:35 |顯示全部樓層 | 字體大小
值班真的很無聊....
胡思亂想之際就想到SF7要吃2CR5電池這個問題
有牌的一顆少說也要100出頭
充電式的也要幾百元,還要買充電器
之前看有人DIY改EOS 888的電池盒
那自己也來做一個吧
花錢的材料:一個三號X4的電池盒,4分的螺絲X1,螺帽X2、水電橡皮X20
不花錢的材料:鎖光碟機的螺絲X2、小木條一小段、單車拆下來的反光鏡座X1、橡皮筋X1
====================================================
#1

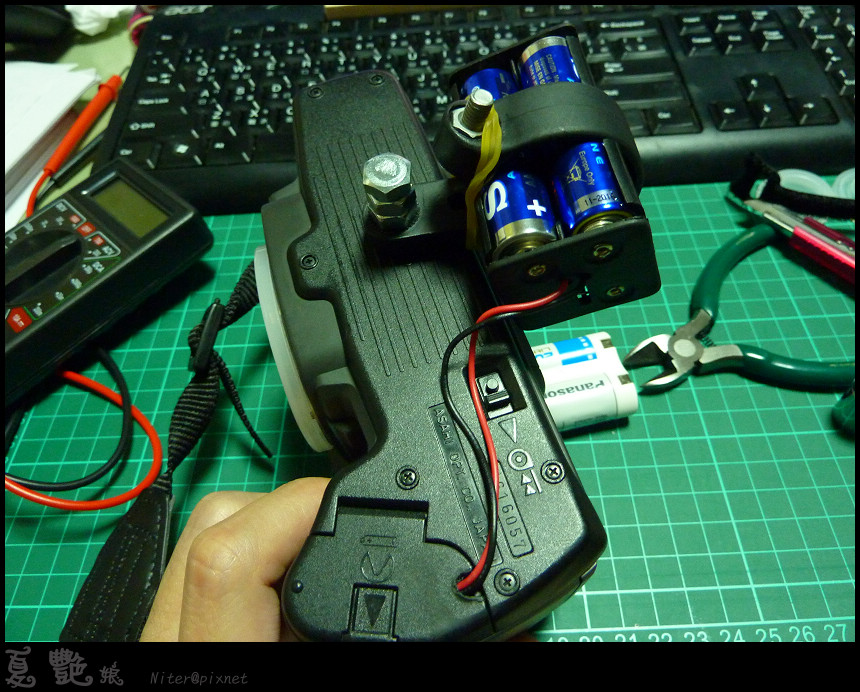

組裝好大致的樣子,四分的螺絲是鎖固定座和相機本體用的,因為太長,所以需要二顆螺帽墊一下
因為固定座的圈圈不夠大,所以還需要橡皮筋綁一下
相機本體的電池蓋需要開一個小孔拉線
SF7電池盒
#2

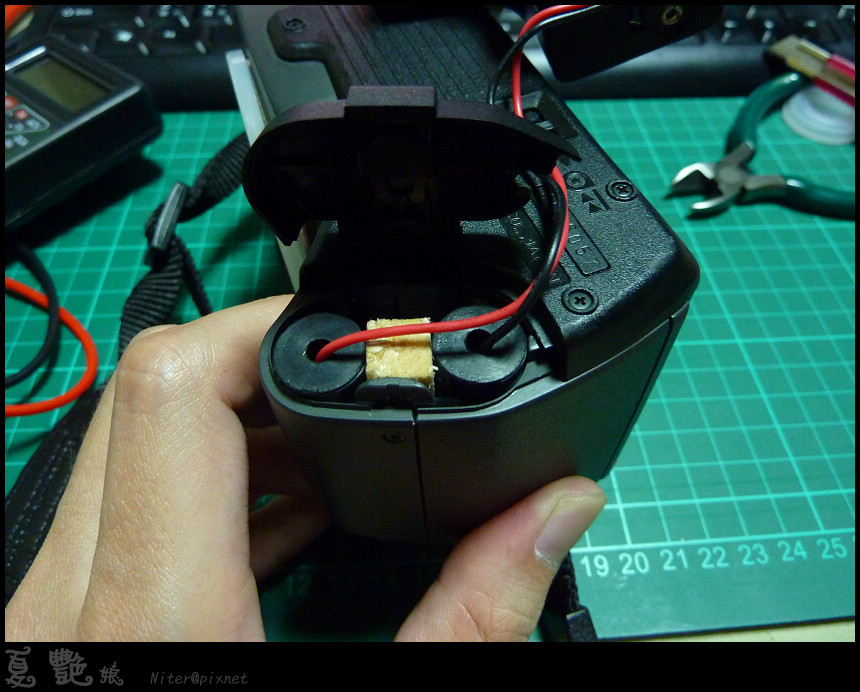

拉近電池室內的樣子,水電橡皮和小木條是用來模擬電池SIZE用的
SF7電池盒
#3
電線從水電橡皮中穿過去到另一邊後,用鎖光碟機的螺絲夾在裡面
(本來我只有露線頭而已,不過測試的時候有時候會接觸不到,所以改用螺絲加大接觸面積)
這個部份完成後要記得哪邊是+極、哪邊是-極,放進電池室的時候不要搞錯
SF7電池盒
#4

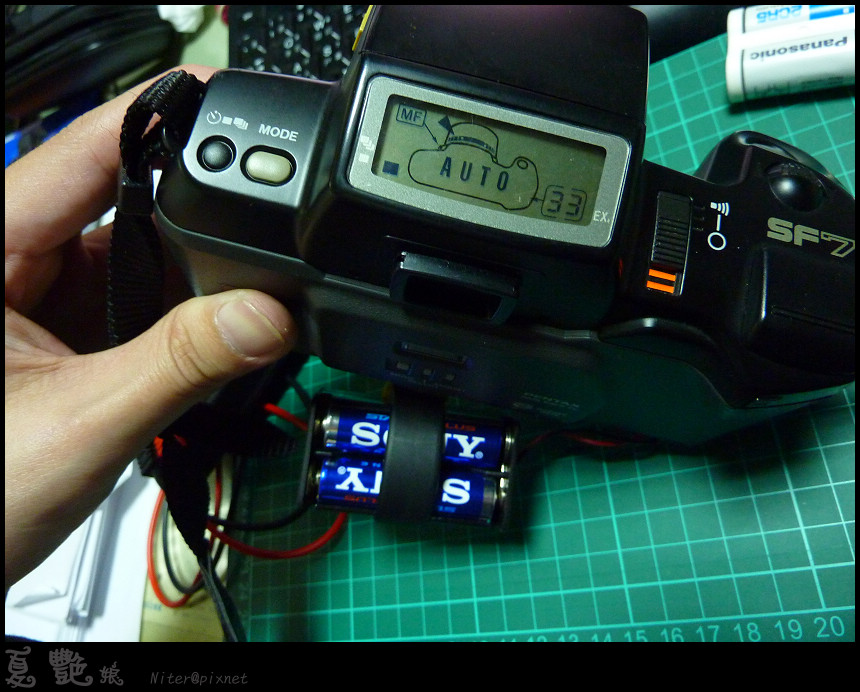

合體開機,功能作動正常,完工!
SF7電池盒
我知道樣子很醜....SF7電池盒
有空再來想一下怎麼美化一點,或許可以把外露的部份改成可快換的接頭
醬子直接快拆電池盒,不用在那裡裝電池裝半天
那要剪多少? 那就看你有多少囉? 咔嚓~

★PFC十三爺★

註冊時間
2004-12-26
主題
376
發表
16997
精華
5
威望
35047
積分
17774
最後登入
2015-1-28
發表於 2010-3-6 01:57:33 |顯示全部樓層 | 字體大小
感謝分享...ha!..ha!..ha!PFC-Pentax Fans Club

送外賣的

註冊時間
2009-12-25
主題
51
發表
397
精華
0
威望
478
積分
499
最後登入
2013-10-19
發表於 2010-3-10 04:58:29 |顯示全部樓層 | 字體大小
(口水)找到一篇,DIY 2CR5充電電池

原文:http://imdiy.cn/20050724/diy-2cr5-battery/
明天來去材料行看看那個無線電話的電池有沒有比網拍上面賣的2CR5的充電電池貴
可以的話,再來DIY一次!醬子就不用外掛電池盒了
那要剪多少? 那就看你有多少囉? 咔嚓~

中級會員

註冊時間
2006-7-28
主題
17
發表
267
精華
0
威望
338
積分
301
最後登入
2015-1-14
發表於 2010-3-10 05:42:08 |顯示全部樓層 | 字體大小
最近也拿到一台SF10,本來想去買顆2CR5電池來試試,看到價格買不下去。  PFC-Pentax Fans Club

以後有機會再玩吧。

送外賣的

註冊時間
2009-12-25
主題
51
發表
397
精華
0
威望
478
積分
499
最後登入
2013-10-19
發表於 2010-3-10 10:32:01 |顯示全部樓層 | 字體大小
這個是用可充電的CR123去改,不過要選對,電壓太高會爆漿XD

原文:http://dirtylove-bloodykiss.blogspot.com/2009/08/blog-post.html
那要剪多少? 那就看你有多少囉? 咔嚓~

苦命助工

註冊時間
2008-2-21
主題
0
發表
66
精華
0
威望
91
積分
66
最後登入
2016-11-8
發表於 2010-3-10 10:52:17 |顯示全部樓層 | 字體大小
水喔~diy精神就是要醬~謝謝您的分享~
K10D+KIT...服役中 *戀上攝影*鏈上攝影*

送外賣的

註冊時間
2009-12-25
主題
51
發表
397
精華
0
威望
478
積分
499
最後登入
2013-10-19
發表於 2010-3-12 22:20:07 |顯示全部樓層 | 字體大小
DIY精神不死
1.50---3號電池x4,還是醜到爆版

2.00 bate---無線電話電池X5,買錯版
size買太大,沒辦法把五顆擠進電池室,目前只留線頭,再找公插座再牽線試試

3.00---CR123A*2,應該是完成版
本來想照教學的樣子,不過接點的金屬片被我剪掉太多,又懶弄
乾脆把接點那邊切掉黏到底部(維持長度)
可充電式的CR123A,有3.0V和3.7V二種,3.7V的網路上說大部份充完都會高達4.2V
塞相機的話,有很高的機會會燒掉,所以一定要買3.0V的
不過大部份的3.0V的可充電式,充飽了還是會達到3.4V左右
二顆串聯的話,大約在6.7~6.8V,所以這次還是冒著會燒的風險做測試
不過還好,運氣不錯,SF7也是很牛的撐過去!
開機測試正常。

那要剪多少? 那就看你有多少囉? 咔嚓~

中級會員

註冊時間
2007-10-27
主題
2
發表
31
精華
0
威望
35
積分
35
最後登入
2011-12-10
發表於 2010-3-14 22:38:08 |顯示全部樓層 | 字體大小
原來CR123A也能這樣改....看來我可以省點錢了
感謝~~

拒絕高熱量飲食,

註冊時間
2006-9-10
主題
141
發表
810
精華
1
威望
1924
積分
1097
最後登入
2015-8-2
發表於 2010-3-14 23:13:45 |顯示全部樓層 | 字體大小
有時候一顆 電池也拍很久~不過 DIY 精神可嘉~解決萬一以後找不到電池困惱
這樣就夠用了: Sony A200,Minolta 24-85,Minolta 70-210/3.5-4.5 Pana G1 + O.I.S 14-45 手動鏡系列:Tamron 90/2.5 , Pentax 100/3.5,okina 28-70/2.8-4.2,Olympus OM 35-70/4 我的blog :http://www.wretch.cc/blog/gtolee131 不過 blog 更新很慢吧~

送外賣的

註冊時間
2009-12-25
主題
51
發表
397
精華
0
威望
478
積分
499
最後登入
2013-10-19
發表於 2010-3-14 23:35:15 |顯示全部樓層 | 字體大小
Post by 人間絕倫;728916
有時候一顆 電池也拍很久~不過 DIY 精神可嘉~解決萬一以後找不到電池困惱


有的小7只有賣CR123A,沒有賣2CR5,所以就算是充電的沒電了,還可以找CR123A頂一下
那要剪多少? 那就看你有多少囉? 咔嚓~
